視覺檢測設備

視覺應用主要分為：測量尺寸、精準定位、檢測外觀缺陷、識別字符。

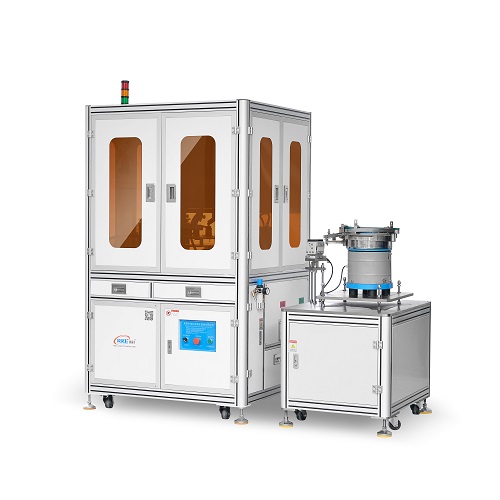

視覺檢測設備

視覺檢測設備主要組成：工業相機、工業鏡頭、視覺檢測系統、光源、光學玻璃等組成。

一、工業相機

1、工業相機接口方式，分別有USB2.0工業相機、USB3.0工業相機、千兆網站工業相機，而千兆網站工業相機是比較常用的，主要特點是數據傳輸比較快。

2、工業相機分為2種，CCD工業相機和CMOS工業相機，CMOS工業相機屬于靜態拍照相機，意思就是產品不動的情況下拍照分析，主要使用在一鍵檢測這類的對檢測速度要求不高的設備上，CCD工業相機主要應用在動態拍照的設備上，合適大批量檢測，所以應用非常廣泛。

3、工業相機分為黑白工業相機和彩色工業相機，黑白工業相機是最常用的，黑白工業相機拍出來的照片比彩色相機的邊緣更清楚，黑白工業相機拍出來的圖片更利于視覺檢測系統抓取，黑白工業相機拍的照片只有黑白2種像素，檢測速度會更快，彩色工業相機因為比較復雜檢測速度會慢很多，所以彩色工業相機主要用于檢測顏色比較復雜的產品上。

二、工業鏡頭

原理就是就是在鏡頭的鏡片中加一組可以活動的透鏡，通過調節透鏡來實現調焦或者對焦，然后改變像距。

1、常用標準遠心鏡頭，視角30度，遠心鏡頭是指主光線與鏡頭平行的鏡頭，物體側的遠心，成像側的遠心，兩側的遠心行頭等。

2、廣視角鏡頭與超廣鏡頭，視角為55度以上，沿著光軸的物側至像側依序包括有一具負屈折力的第二透鏡、一第三透鏡、一具正屈折力的第四透鏡、一具負屈折力的第五透鏡及一具正屈折力的第六透鏡。

其中，第一透鏡的物側面為凸面、像側面為凹面。第二透鏡的物側面為凹面、像側面為凸面。藉由調整上述透鏡及其相對關系，可提供充足的視場角、修正像差及獲得良好的成像質量。

3、變焦鏡頭可以隨時改變變焦距值，應用使用非常方便所以廣泛使用。但由于變焦距鏡頭的透鏡片數多、結構復雜，所以大相對孔徑不能做得太大，否則拍的照明亮度偏低、像素點有畸形不得于系統抓取特征。

三、光源

光源主要分為正面照明與背面照明，正面照明用于檢測物體表面特征，背面照明用于檢測物體輪廓或透明物體時純凈度。

1、環形LED光源，用于檢測體積比較小，光源剛好可以照一圈，光照位置比較集中，顯色指數比較好。

2、低角度環形光源，用于拍照側邊凸出部分邊緣又沒有東西擋住，就用這個光源來打光。

3、無影環形光源，通過半球的內壁多次反射，可以完全消除陰影，對于凸凹不平的表面檢測起到了特殊的作用。

4、LED條形光源，用于比較長或者比較寬的產品打光用，太多光源組合會有陰影延時就要用到條形光源。

5、同軸光源，同軸照明是指光線平行地通過鏡頭的垂直鏡面，對于觀察非常平整或者拋光的表面是非常理想的，意思就是適用于非常平的產品檢測外觀。

四、視覺檢測系統

1、視覺軟件是視覺檢測設備中最難的部分，也是視覺檢測設備中最核心的部分，系統需要分析相機拍照出來的圖片，檢測圖像產品中的裂痕、電鍍不良、氣泡、缺料、多料、劃痕、黑點、色差、變形、混料、搓牙不良、披鋒、臟污、文字等。

2、公司現有二個軟件開發團隊，目前已經傭有二套行業領先的檢測系統，人工智能系統+視覺檢測系統，可通過簡單的操作實現系統自動訓練學習的能力，它通過創建人工神經網絡來模擬人腦中的神經網絡。

就像人腦解決問題一樣，可以避免產品不良特征小、特征比較輕微、傳統檢測系統不好判斷的難題。

五、光學玻璃

普通玻璃沒有辦法應用在視覺檢測設備上，對玻璃的透光度必須要超過95%，不然會影響設備的判斷，所以必須選擇透光度95%的光學玻璃提高檢測效率。

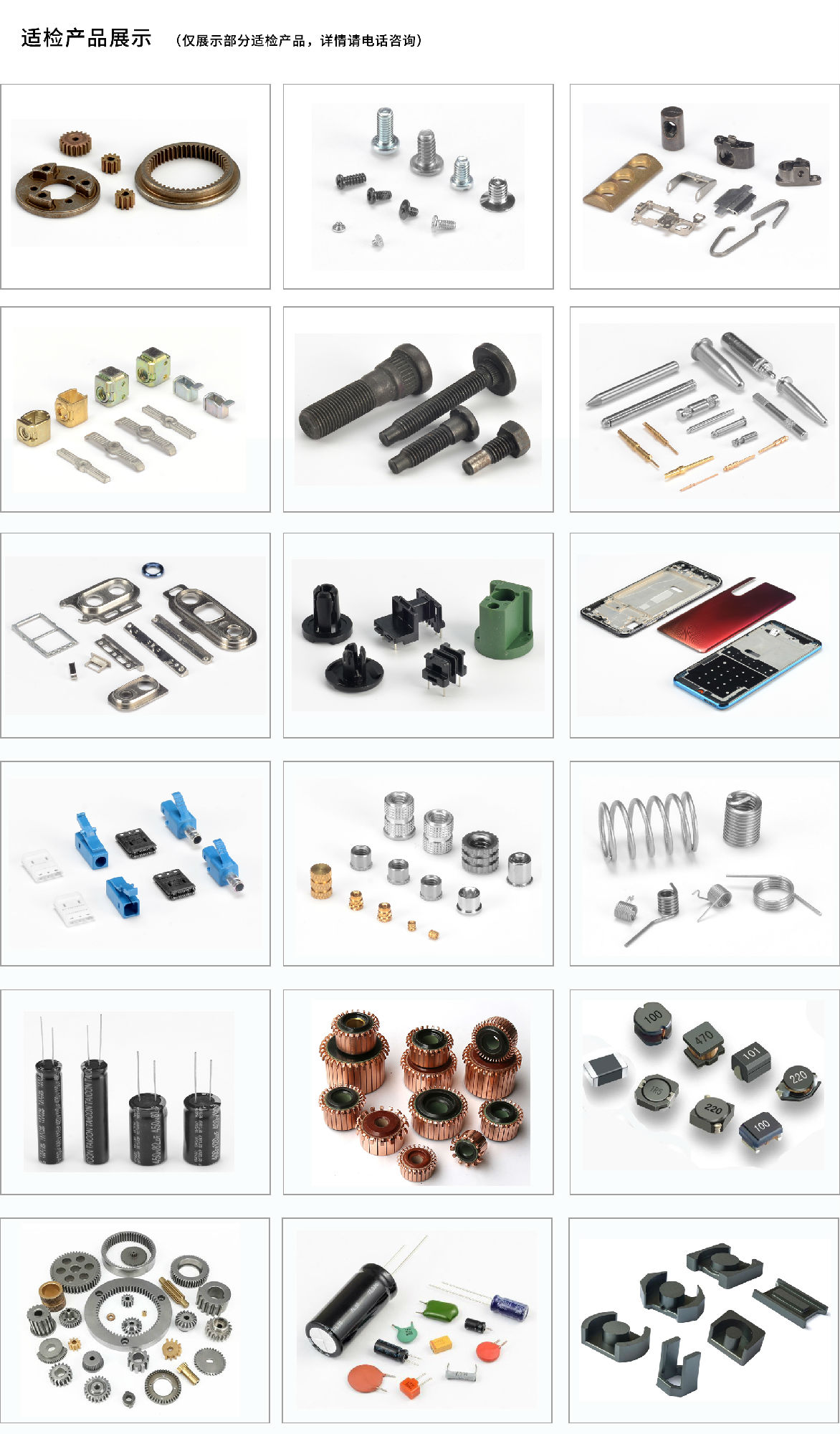

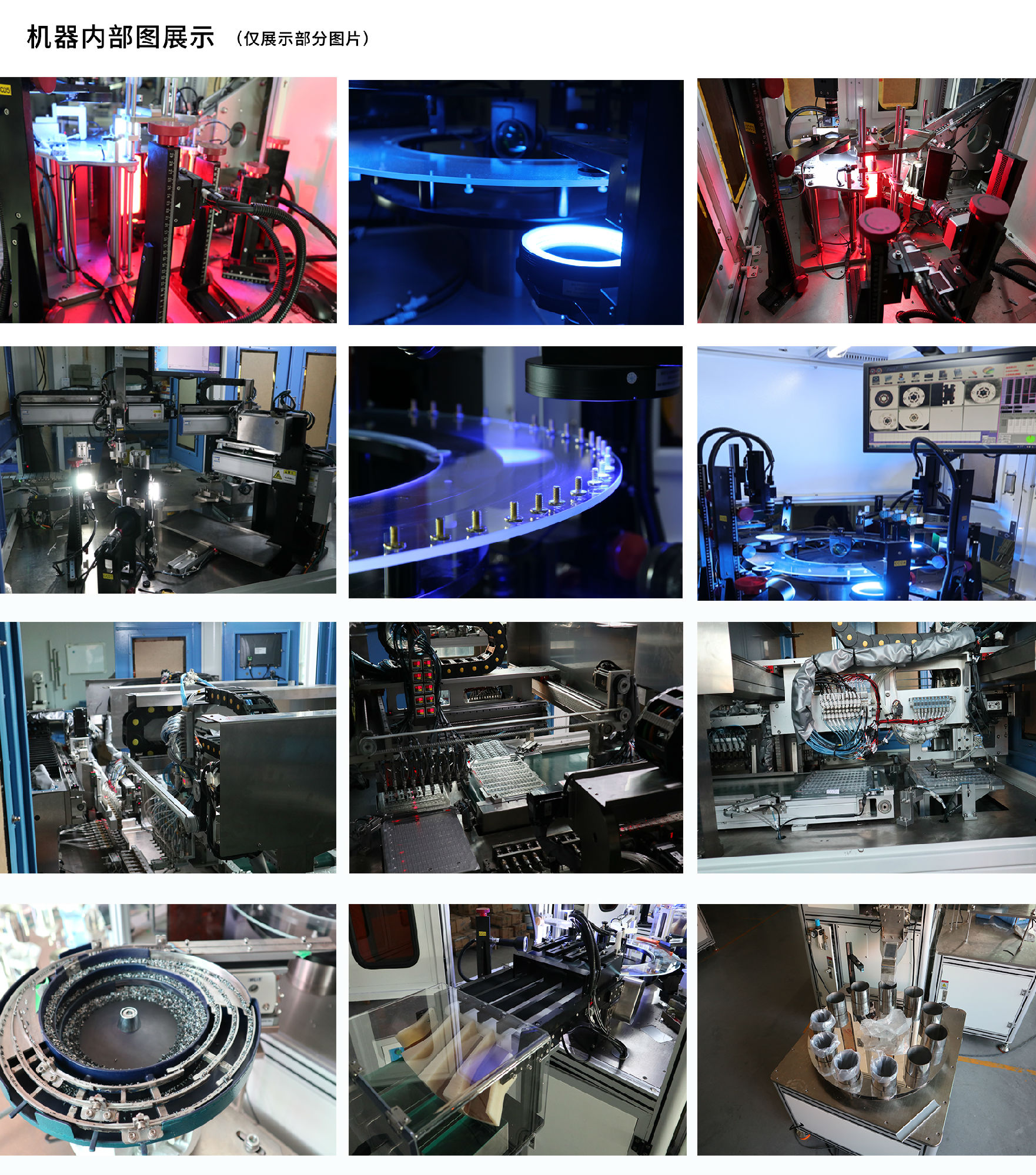

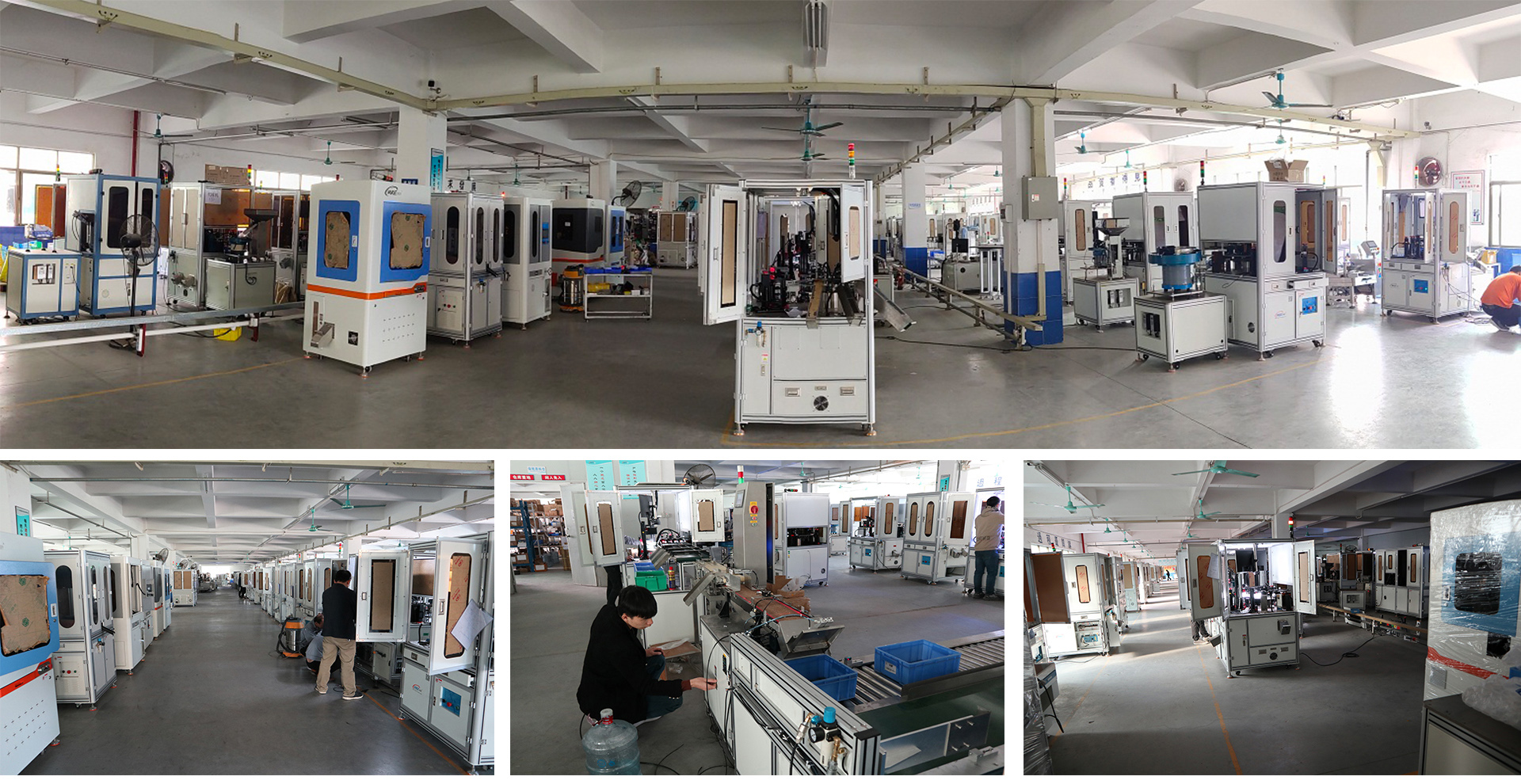

視覺檢測設備適檢測產品視覺檢測設備內部展示圖視覺檢測設備的裝配及調試
